Automatické sklápanie/vyklápanie zrkadiel

[robertbulko]

https://www.hyundaiclub.net/viewtopic.p ... 71#p407271

[cartmanko]

objednane

[robertbulko]

Pre všetkých čo sa chystáte si nainštalovať modul alt. 2 sami doma a je vám niečo nejasné, neváhajte ma kontaktovať na robert.bulko@gmail.com

POSTUP NA INŠTALÁCIU MODULU ALT. 2:

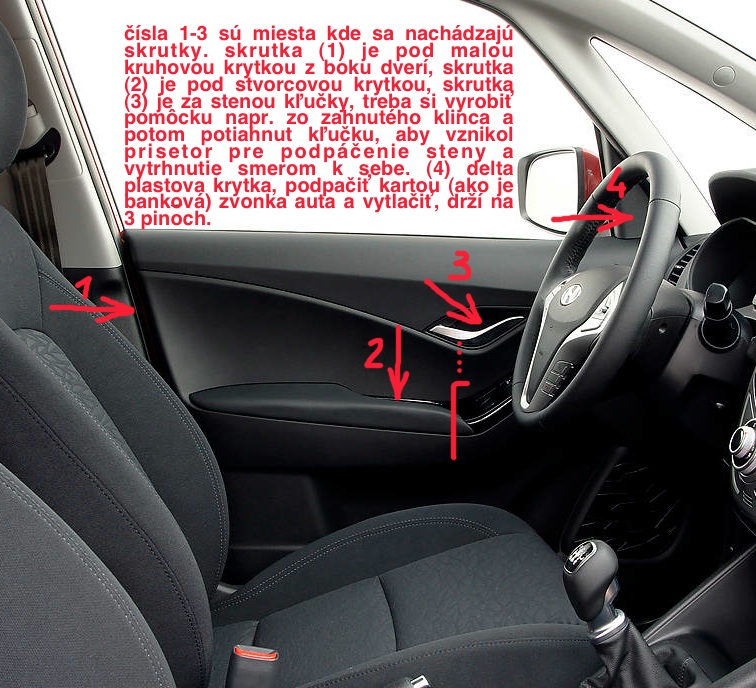

Keď už budete mať zhodený tapacír a odpojené konektory.

Ako nájsť káblel zamykania dverí >>>

V kábloch vo zväzku sa nachádza +12V ACC (dočasných), +12V stálych, +12V impulz na odomykacom kábly, +12V impulz na zamykacom kábly, . My hľadáme to posledné a teda +12V impulz na zamykacom kábly.

1. Potrebujete multimeter s nastavením na meranie jednosmerného DC napätia. Jeden kábel multimetra pripojíte na kostru auta a na druhý si pripojíte špendlík a postupne budete napychávať len tie hrubšie káble vo zväzku. (Netreba prepychnuť celý kábel, len jemne izoláciu a dostať sa k vodiču vo vnútri kábla.)
2. Napychnite kábel a zamknite auto. Ak máte správny kábel na displeji sa v momente zamknutia na chvíľku objaví cca +12V. Najlepšie je merať impulz zo zavretými dverami. Vyhnete sa tým omylu a pomýlenia si kábel s otváracím, pretože pri otvorených dverách sa auto hneď po zamknutí otvorí a omylom môžete namerať otvárací impulz. Ak pri zamknutí nemameráte nič pokračujte v hľadaní ďalej. Ak by ste našli stálych +12V taktiež pokračujte v meraní nie je to správny kabel.
3. Po úspešnom identifikovaní zamykacieho kábla si vyberte také miesto na nacvaknutie samoprerezávacieho konektora, aby vám po osadení modulu dočiahol červený kábel z modulu k samoprerezávaciemu konektoru nacvaknutému na zamykacom kábly. (Kábel na zamykanie dverí má dosť pevnú izoláciu a je to dosť ťažké ho prerezať stlačením konektora. Ideálne je na mieste kde ho chcete nacvaknuť opatrne narezať izoláciu a potom nacvaknuť konektor, alebo ju roztiahnuť na cca 2-3mm, zatlačiť odblankovaný kábel do konektora a naspájkovať pre zaručenie 100% kontaktu.)

! ! ! DÔLEŽITÉ ! ! ! - PONECHAJTE MODUL VO VYPNUTOM STAVE AŽ DO KONCA INŠTALÁCIE.

>>> Pokračovanie v inštalácií >>>

4. Pripravte si vypínač s káblami s protisvorkami k tým na kábloch na module. (Pre tých čo dostanú prepojovací kábel, zapojte ho prosím až ako posledný. Zapojením prepojovacieho kábla hneď na úvode inštalácie riskujete prípadné zničenie modulu napr. nábojom na konektoroch pri zasúvaní a podobne. V čase keď je vypínač vypnutý, alebo káble vypínača sú rozpojené, všetky logické časti modulu sú v bezpečí.)
5. Vyrobte si otvor na vypínač a osaďte ho.
6. Nájdite si vhodné miesto pre modul a osaďte ho. (Celkom vhodné miesto ak vám to priestor vo vašom aute umožňuje, je medzi zrkadlovým a oknovým konektorom.)
7. Zapojte šedý konektor modulu na miesto kde bol zasunutý pôvodný konektor.
8. Zapojte pôvodný konektor do zeleného konektora modulu.
9. Pripojte VYPNUTÝ vypínač k modulu.
10. Zapojte červený konektor z modulu na samoprerezávací.
11.Tí čo máte na miesto vypínača prepojovací kábel, teraz je čas na jeho zapojenie.
12. Zaveste tapacír, nemusíte ho ešte dotláčať ...
13. Zapnite modul a otestujte ho.

Nesnažte sa prosím sklápať a vyklápať hneď po sebe. Testujte v klude. Ak budete modul testovať pri otvorených dverách, stlačte na stĺpiku medzi prednými a zadnými dverami gumenné tlačítko a podržte ho počas testovania. Auto "si bude myslieť", že máte zatvorené dvere a po zamknutí zostane zamknuté. Vy si tak budete na 100% istý , ak sa po zamknutí auta späťáky sklopia, že je všetko v poriadku. Potom odomknite a "rozsvieťte budíky" na palubovke (kľuč do polohy ACC) späťaky sa vyklopia. Otestujte sklápanie a vyklápanie späťákov originál tlačítkom a zároveň naklápanie zrkadiel.

14. Hotovo.

>>> VEĽA ŠŤASTIA!

[milo58]

Tak jsem si nechal u Roberta před 3 týdny namontovat modul. Po cestě domů jsem zjistil, že se zrcátka sklápí hned po zastavení motoru a otevření dveří. Tak jsem to hned Robertovi napsal a on udělal nějaké úpravy a poslal mi domů upravený modul. Po jeho namontování vypadá, že to chodí podle původní představy, tedy na dálku. Ale jednou při otevřeným okně u řidiče se zase sami sklopily po zastavení motoru a otevření dveří. Podotýkám ještě ale, že mám od dodělané automatické zavírání oken přes dálku. Původní montáž dělala to, že se okna zavřela i při rozjezdu a uzamčení vozu. Což mi silně nevyhovovalo. Tak jsem to nechal v létě předělat tak, že už to funguje pouze na dálku. To taky určitě může mít vliv na občasné nestandartní chování modulu na sklápění zrcátek.

Jinak s upraveným modulem od Roberta velká spokojenost.

Díky moc Roberte.

PS: Už došel ten původní modul zpět.

milo58

[robertbulko]

UPDATE:

Včera som inštaloval modul Alt. 2 do ďalšej ix20. Všetko prebehlo v pohode, podľa očakávania. Zamykací kábel je šedý a pre mňa je ideálne miesto na nacvaknutie samoprerezávacieho konektora pre tento model nad oknovým motorčekom.

Problém s neplánovaným sklopením po zhasnutí motora je odstránený a všetky moduly vrátane toho včerajšieho už sú upravené.

[cartmanko]

Ahojte tak asi ta vcerajsia montaz som bol ja, resp manzelka.
Velka spokojnost.
Sklopia sa po zamknuti a vyklopia pri startovani.
Pre mna je rozumnejsie pri otoceni klucika do prvej polohy pockat kym sa vyklopia a potom nastartovat.
Funguje to aj tak ze ked prejdem cez prvu polohu rovno do druhej tak sa zacnu vyklapat ale zastavia sa kym sa nenastartuje a potom sa dovyklapaju.
Uz som aj zastal a stlacil povodne sklapanie a nieco cvaklo. Tak som to zase vypol. No prva jazda.
Este skusim postlacat vselijako.
Ale ako vravim zatial super. Dakujem.

[milo58]

Tak jsem dnes provedl úpravu dle Robertova návodu. Zkusil jsem zatím jen chod na místě včetně automatického dovírání oken po uzamčení vozu dálkou a vypadá to, že modul bude fungovat bez problémů.

milo58

[bony]

Tak ja uz nam taky namontovano po Robertove uprave. Vse uz funguje jak ma! Jeste jednou dekuji za velice kladny pristup od Roberta.

odeslano z telefonu.
